Reference Test Vehicle für Lebensdauerprognosen

Product segment: Early Access (*)
Based on research from: Fraunhofer-Institut für Integrierte Systeme und Bauelementetechnologie (Fraunhofer IISB)
This product is reserved for business customers.

Create a business account to purchase this product

Dieses Produkt wird in Kürze verfügbar sein

€593,81 EUR

Sale Sold out

Taxes included. Shipping calculated at checkout.

Reference Test Vehicle Sintered Reference Test Vehicle Reference Test Vehicle Kit

Wer Leistungsmodule für Fahrzeuge und Mobilitätssysteme entwickelt, kennt das Problem: Jedes Labor testet mit eigenen Aufbauten, eigenen Materialien, eigenen Randbedingungen – und am Ende sind die Lebensdauerdaten kaum vergleichbar. Ohne einheitliche Referenz fehlt die gemeinsame Sprache zwischen Ihrem Test-Equipment, Ihren Simulationen und den Ergebnissen Ihrer Lieferanten. Das Reference Test Vehicle gibt Ihnen genau diese Sprache: eine standardisierte, physisch definierte Hardware-Basis, gegen die Sie Ihre gesamten Lebensdauerprüfungen kalibrieren können.

Features

Standardisierter Aufbau auf DBC-Substrat → liefert reproduzierbare Ausgangsbedingungen → Ihre Power-Cycling-Ergebnisse werden labor- und standortübergreifend vergleichbar.

Silber-Sinterverbindung (Die-Attach) → bildet den aktuellen Stand der Verbindungstechnik in gesinterten Modulen ab → Sie testen gegen einen Maßstab, der Ihre reale Fertigungsumgebung widerspiegelt.

Fünf Aluminium-Bonddrähte (350 µm, Heraeus A11) → definieren ein reproduzierbares Topside-Packaging → Ausfallmechanismen an Drahtverbindungen lassen sich gezielt isolieren und bewerten.

Fraunhofer-IISB-gefertigte Schottky-Diode → sichert eine kontrollierte Halbleiterqualität → Sie eliminieren den Chip als Unsicherheitsfaktor in Ihren Lebensdauermodellen.

Umfassende Power-Cycling-Referenzdatenbank → liefert publizierte Vergleichswerte zum Testvehikel → Sie können Ihre eigenen Messergebnisse direkt gegen validierte Daten abgleichen.

Zwei Produktvarianten (fertig montiert oder als Kit) → Sie entscheiden, ob Sie sofort Referenzdaten erzeugen oder eigene Materialien evaluieren → maximale Flexibilität ohne zweite Beschaffungsrunde.

Applikationen

Kalibrierung von Prüfständen: Sie wiederholen PCT-Lebensdauertests mit dem Testvehikel, um Ihr eigenes Equipment auf den Standard abzustimmen – bevor Sie teure Eigenaufbauten verbrauchen.

Benchmarking gesinterter Module: Sie nutzen das Testvehikel als fixen Vergleichspunkt, um das Lebensdauerverhalten verschiedener Moduldesigns einheitlich einzuordnen.

Material-Screening (Kit-Variante): Sie tauschen gezielt einzelne Komponenten aus – zum Beispiel Sinterpaste oder Substrat – und sehen direkt, wie sich das auf die Lebensdauer auswirkt.

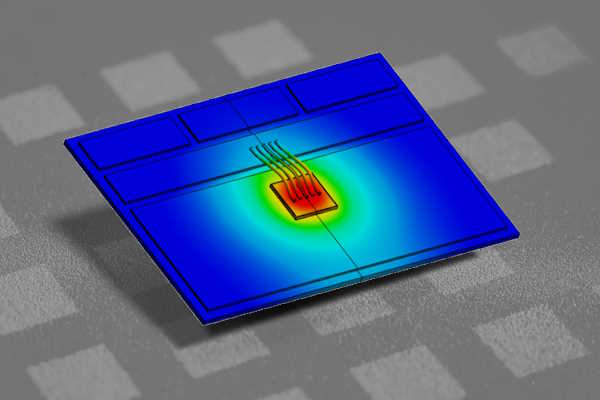

Validierung von FEM-Simulationen: Sie speisen Ihre Messdaten vom Testvehikel in Multi-Physics-Modelle ein und prüfen, ob Ihre Simulation die Realität trifft.

Lieferantenbewertung: Sie geben Ihren Zulieferern dasselbe Testvehikel und schaffen eine gemeinsame Datenbasis für Zuverlässigkeitsgespräche.

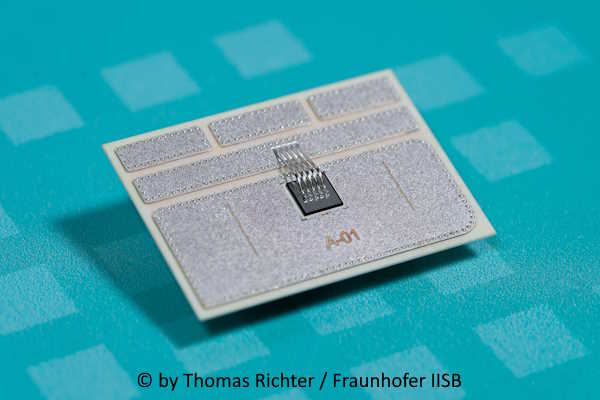

Technische Spezifikation

Halbleiter: Schottky-Diode (gefertigt vom Fraunhofer IISB)
Substrat: DBC (Direct Bonded Copper), Rogers GmbH
Die-Attach (Unterseite): Silber-Sinterverbindung (Heraeus)
Topside Packaging: 5× Aluminium-Bonddrähte, 350 µm Durchmesser (Heraeus A11)
Aufbau: Bare-Die-Diode, zentral auf DBC gesintert
